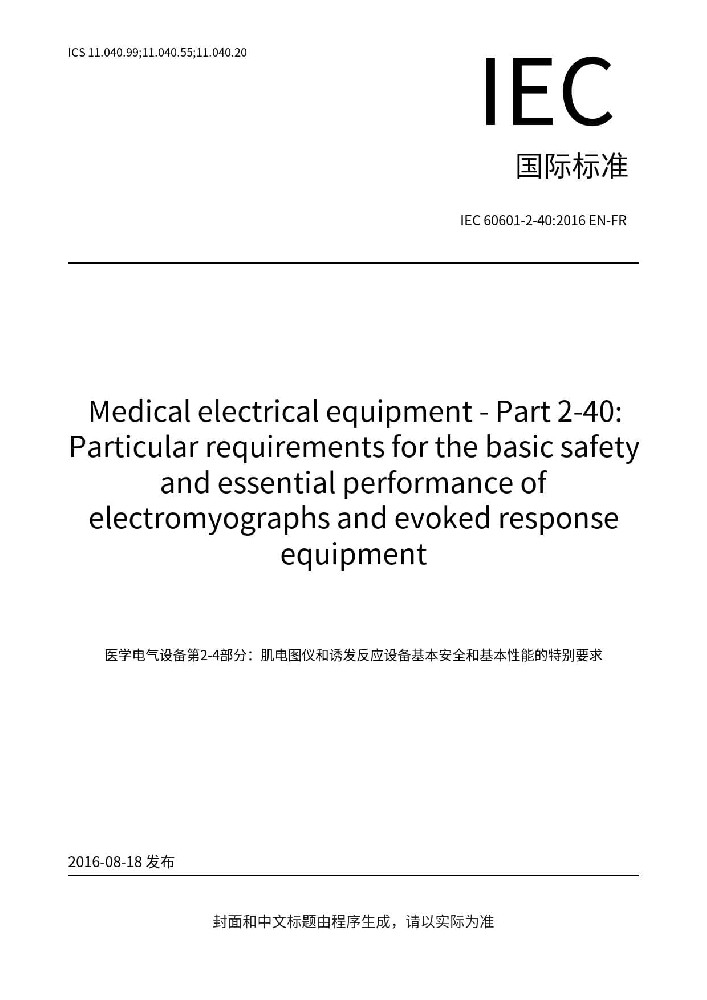

IEC 60601-2-40: 2016医用电气设备 第2-40部分：肌电及诱发反应设备的基本安全和基本性能专用要求

一、IEC 60601-2-40: 2016标准基本信息

• 标准名称: 医用电气设备 - 第2-40部分:肌电及诱发反应设备的基本安全和基本性能专用要求

• 标准号: IEC 60601-2-40:2016

• 发布机构: 国际电工委员会

• 发布日期: 2016年

• 实施状态: 现行有效(需注意是否有后续修订)

• 标准性质: 国际标准

• 关系说明: 本标准是 IEC 60601-1《医用电气设备 第1部分:基本安全和基本性能的通用要求》的专用标准。任何肌电及诱发反应设备的设计和检验都必须同时满足通用标准和本专用标准的要求。

二、IEC 60601-2-40: 2016适用范围与关键内容

• 适用范围:

• 肌电图机:用于记录和显示肌肉的细胞电活动。

• 诱发反应设备:用于对感觉器官施加刺激,并记录和显示由此在中枢神经系统产生的电响应(如听觉脑干反应ABR、视觉诱发电位VEP、体感诱发电位SEP)。

• 本标准适用于肌电图机和诱发反应设备。

• 涵盖在医疗机构中由专业人员使用的设备。

• 关键内容概述:

• 本标准是一个综合性安全与性能标准,核心目标是确保这类高灵敏度生物电信号测量设备在提供准确、可靠的诊断信息的同时,绝对保证患者安全。

• 它重点关注由设备测量不准确、电击风险以及刺激器输出失控等导致的诊断错误和患者伤害风险。

三、IEC 60601-2-40: 2016配套与引用标准

• 上级与核心配套标准:

• IEC 60601-1 (GB 9706.1): 医用电气设备 第1部分:基本安全和基本性能的通用要求。这是必须遵守的根基。

• IEC 60601-1-2 (GB 9706.102): 医用电气设备 第1-2部分:基本安全和基本性能的通用要求 并列标准:电磁骚扰 要求和试验。

• 引用标准:

• 可能引用到与电极、神经刺激器(如果设备包含)相关的标准。

四、IEC 60601-2-40: 2016主要技术内容与要求

1. 信号记录通道的性能要求:

• 输入阻抗: 必须足够高(通常>100 MΩ),以避免对微弱的生物电信号(微伏级)造成衰减。

• 噪声电平: 设备自身的输入噪声必须极低,确保不会淹没微小的生理信号(如诱发电位)。

• 共模抑制比: 必须非常高(通常>100 dB),以有效抑制来自环境的共模干扰(如工频干扰)。

• 频率响应与增益准确性: 确保生物信号的不同频率成分能被准确放大和记录。

2. 电击防护风险:

• 患者漏电流: 由于设备通过电极与患者直接连接至心脏(如用于术中监护的诱发电位)或头部,对患者漏电流的要求极为严格,必须是CF型设备,提供最高级别的电击防护。

• 除颤防护: 设备必须能够承受在患者身上使用除颤器时产生的高压电击,而不损坏自身并对操作者构成危险。

3. 刺激器输出安全(如设备包含):

• 输出能量限制: 刺激脉冲的电荷量必须被限制在安全范围内,防止对神经和组织造成损伤。

• 隔离输出: 刺激器输出必须与电源和信号记录部分充分隔离。

• 防误操作: 必须有措施防止刺激参数被意外设置为危险值。

• 许多诱发反应设备集成了电刺激器(如用于体感诱发电位)。对此,标准有严格规定:

4. 报警与安全系统:

• 设备应对电极阻抗异常、信号饱和、系统故障等状况提供明确的报警。

五、IEC 60601-2-40: 2016重要性及应用

• 重要性:

• 确保诊断的准确性: 设备极低的噪声和高共模抑制比是检测微弱诱发电位信号的前提,其性能直接关系到神经系统疾病(如多发性硬化、周围神经病变)的诊断正确性。

• 保障患者生命安全: 严格的CF型漏电流要求和除颤防护,直接防止了在连接众多电极的情况下发生致命性电击的风险,特别是在手术室等复杂电磁环境中。

• 控制刺激风险: 对集成刺激器输出的能量限制,防止了电刺激对神经和组织造成不可逆的损伤。

• 全球市场准入: 是产品在欧盟、美国、中国等全球主要市场上市必须符合的核心标准。

• 应用场景:

• 肌电及诱发电位设备制造商的研发、设计与型式检验。

• 第三方检测机构的产品注册检验和国际认证。

• 国家药品监督管理部门的上市前审评。

• 医疗机构神经内科、神经外科、骨科及康复科对设备的采购验收。

六、IEC 60601-2-40: 2016实施中的注意事项

1. 风险管理的核心地位: 制造商必须建立一个完整的风险管理过程,系统性地识别所有可预见的危害(如放大器饱和导致信号失真、刺激器输出超限、高频手术设备干扰等),并采取有效措施。

2. 基本性能的界定: 制造商需明确定义设备的基本性能,通常包括信号记录的准确性、灵敏度以及刺激器输出的安全性,因为这些功能的失效会导致误诊或伤害的不可接受风险。

3. 电磁兼容性的挑战: 这类高灵敏度设备极易受高频手术设备、无线电等干扰。设计时必须采取强有力的EMC措施,并通过严格测试。

4. 可用性工程: 设备操作复杂,参数设置繁多。良好的用户界面设计和清晰的标签对于防止操作错误至关重要。

七、IEC 60601-2-40: 2016总结

IEC 60601-2-40:2016 是确保肌电及诱发反应设备安全有效的权威国际标准。它通过规定极其严格的电生理信号记录性能和最高等级的电击防护措施,为神经肌肉疾病的精准诊断构筑了坚实的技术基础。该标准特别强调了在记录微弱信号的同时保障患者绝对安全的双重目标,体现了对高风险、高灵敏度医用电气设备的全面监管要求。符合本标准是此类设备能够可靠服务于临床诊断并合法进入全球市场的关键所在。
