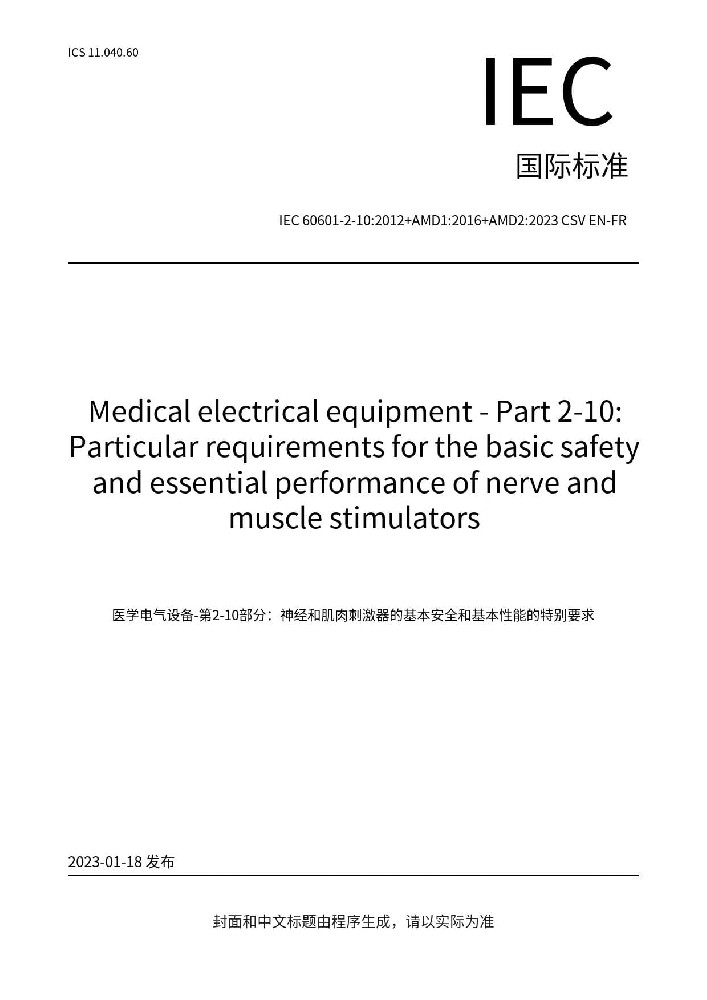

IEC 60601-2-10:2012+AMD1:2016+AMD2:2023医用电气设备 第2-10部分：神经和肌肉刺激器的基本安全和基本性能专用要求

一、IEC 60601-2-10:2012+AMD1:2016+AMD2:2023标准概述

• 标准全称: IEC 60601-2-10:2012 + AMD1:2016 + AMD2:2023 - Medical electrical equipment - Part 2-10: Particular requirements for the basic safety and essential performance of nerve and muscle stimulators

• 中文名称: 医用电气设备 - 第2-10部分:神经和肌肉刺激器的基本安全和基本性能专用要求

• 版本说明: 这是一个由2012年初版、2016年第一次修订和2023年第二次修订共同构成的完整版本。AMD2:2023 的加入意味着标准有重要更新,制造商必须关注其最新要求。

• 核心定位: 它是通用标准 IEC 60601-1(第3版)的 “专用标准”。

核心关系:
IEC 60601-1 (通用要求) + IEC 60601-2-10 (专用要求) = 神经和肌肉刺激器的完整安全标准

二、IEC 60601-2-10:2012+AMD1:2016+AMD2:2023标准的目的和适用范围

• 目的: 确保神经和肌肉刺激器在正常使用和单一故障状态下,对患者和操作者是安全的。其核心风险包括:过量电刺激导致组织损伤、烧伤、意外的心脏刺激(微电击风险)、以及因输出错误导致的误诊或误治。

• 适用范围: 该标准适用于所有用于医疗目的的,通过电极将电流传递到神经或肌肉的医用电气设备。

• 神经肌肉监护仪: 在手术中用于监测神经功能,特别是麻醉深度监测(如“四个成串刺激”监测)。

• 周围神经刺激器: 用于疼痛管理(TENS-经皮神经电刺激)、肌肉再教育和功能电刺激。

• 外科神经定位仪: 在手术中帮助外科医生识别和定位特定神经。

• 电针治疗仪。

• 典型设备包括:

重要排除: 该标准不适用于:

• 心脏起搏器、除颤器。

• 用于大脑治疗的电休克治疗设备。

• 某些植入式刺激器。

三、IEC 60601-2-10:2012+AMD1:2016+AMD2:2023关键技术要求详解(核心风险管控)

IEC 60601-2-10 的核心在于对电刺激输出能量的精确、严格的控制,因为电能是直接作用于人体神经和肌肉的。

1. 输出特性限制(核心安全)

这是标准最严格的部分,旨在防止电刺激对组织造成化学或热损伤。

• 电荷量: 标准对单个脉冲所能传递的总电荷量有严格限制。这是防止组织发生有害的电化学反应的关键参数。

• 电流密度: 通过电极的电流密度被限制,以防止局部过热和烧伤。

• 输出能量与功率: 对输出的总电能和功率进行限制。

• AMD2:2023 的更新可能涉及: 对这些输出参数的限制进行微调,或对测量方法进行澄清,以反映最新的安全共识和技术水平。

2. 基本性能

对于神经和肌肉刺激器,其基本性能被明确定义为 “输出特性的准确性”。

• 这包括输出电流/电压的幅度、脉冲宽度、频率的准确性。

• 为什么这是基本性能? 如果输出失控(例如,电流远高于设定值),会直接导致患者烧伤、神经损伤或剧烈疼痛。在神经监测中,不准确的输出会导致错误的监测结果,影响麻醉医生的判断。

3. 意外电流风险防护

• 患者漏电流和辅助电流: 严格限制从设备流向患者的非预期电流,特别是在应用部分(电极)和可能同时接触患者的其他设备(如监护仪)之间。这是防止微电击风险的重要措施,尤其当刺激电极靠近心脏或用于体内时。

• 阻抗测量: 许多刺激器具有组织阻抗测量功能。标准要求此功能同样不能对患者造成风险。

4. 标记和随附文件

• 输出参数显示: 设备必须清晰、准确地显示关键的输出参数(如电流、脉宽)。

• 电极标记: 必须明确标示输出电极的极性(如阳极、阴极)。

• 使用说明: 必须提供详尽的说明,包括:

• 电极的放置位置和方法。

• 针对不同适应症的推荐输出参数范围。

• 清洁和消毒指南。

• 安全警示(如避免穿过心脏、颈动脉窦等危险区域)。

5. 风险管理

制造商必须按照 ISO 14971 的要求,对刺激器进行全面的风险分析,识别所有可预见的危险,并采取控制措施。标准中的许多具体要求(如输出限制)就是这些风险控制措施的具体化。

四、IEC 60601-2-10:2012+AMD1:2016+AMD2:2023的主要更新方向(基于标准发展规律)

虽然具体细节需查阅原文,但AMD2:2023的更新通常围绕:

1. 与新版通用标准的协调: 确保与最新的IEC 60601-1修订版保持一致。

2. 技术澄清: 对测试方法、术语定义进行更清晰的阐述,减少歧义。

3. 新增风险考量: 针对新出现的设备类型(如更复杂的多通道刺激器)或新识别的临床风险,增加相应要求。

4. 网络安全: 对于可通过网络或数据接口连接的刺激器,可能会引入对网络安全的基本要求,以防止未经授权的访问和输出控制。

五、IEC 60601-2-10:2012+AMD1:2016+AMD2:2023与欧洲和中国的标准对应关系

• 欧洲: 对应的欧洲标准将是 EN IEC 60601-2-10(会采纳包含AMD2的最新版本)。它是产品获得CE标志的协调标准。

• 中国:

• 对应的通用安全标准是 GB 9706.1-2020。

• 对应的专用标准是 GB 9706.210(它将等同于IEC 60601-2-10)。在中国市场销售和使用的神经和肌肉刺激器,必须满足GB 9706系列标准的要求。

六、IEC 60601-2-10:2012+AMD1:2016+AMD2:2023总结

IEC 60601-2-10:2012 + AMD1:2016 + AMD2:2023 是针对神经和肌肉刺激器安全性的基石标准。 它通过:

1. 极其严格的输出能量限制,从物理层面防止电刺激对组织造成化学和热损伤。

2. 将输出准确性定义为基本性能,确保治疗或监测的有效性和安全性。

3. 防护非预期的电流通路,降低微电击等风险。

4. 持续更新,以应对技术发展和新识别的风险。

对于制造商而言,设计此类设备时,输出控制电路的精度和可靠性是最高优先级。
对于临床用户而言,使用通过此标准认证的设备,并严格按照说明书操作,是保障患者安全的前提。
