EN IEC 60601-2-41: 2021医用电气设备第2-41部分：手术无影灯和诊断用照明灯的基本安全和基本性能

一、EN IEC 60601-2-41: 2021标准概述

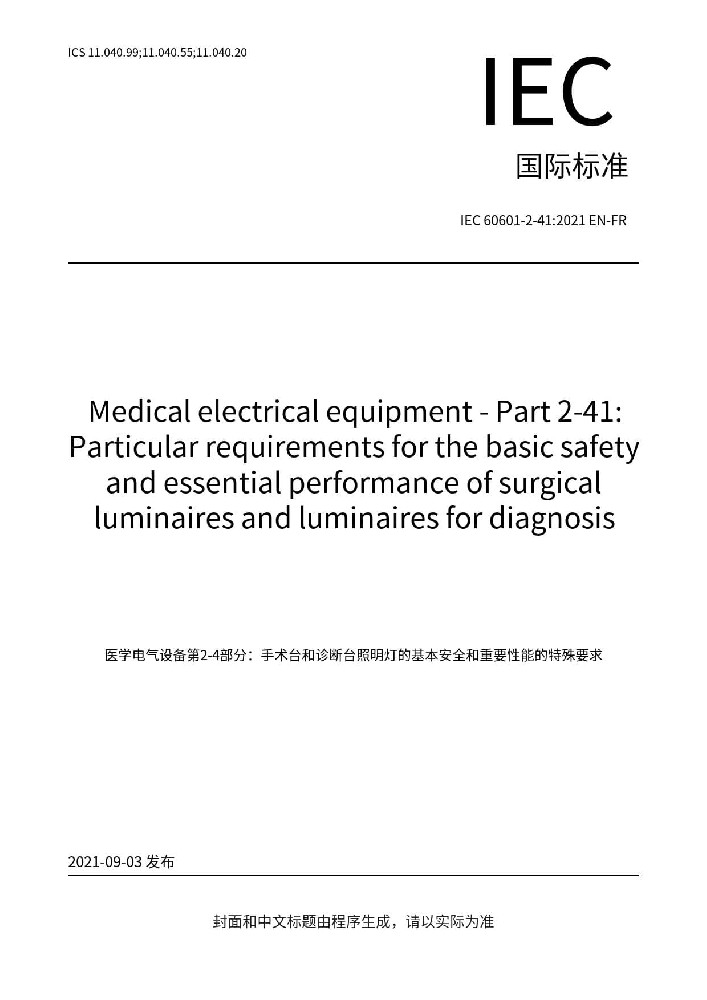

• 标准全称: IEC 60601-2-41:2021 - Medical electrical equipment - Part 2-41: Particular requirements for the basic safety and essential performance of surgical luminaires and luminaires for diagnosis

• 中文名称: 医用电气设备 - 第2-41部分:外科手术光源和诊断照明设备的基本安全和基本性能专用要求

• 核心定位: 它是通用标准 IEC 60601-1(第3.1版)的 “专用标准”。

核心关系:
IEC 60601-1 (通用要求) + IEC 60601-2-41 (专用要求) = 外科及诊断照明设备的完整安全标准

二、EN IEC 60601-2-41: 2021标准的目的和适用范围

• 目的: 确保手术无影灯和诊断照明设备在正常使用和单一故障状态下,对患者和操作者是安全的。其核心风险包括:过热导致组织灼伤、眩光、色温与显色性不佳影响诊断、机械坠落等。

• 适用范围: 该标准适用于在医疗实践中用于为患者外科手术区域或诊断部位提供照明的设备。

• 外科手术无影灯

• 检查灯(如头灯、妇科检查灯、口腔灯)

• 配套的照明光源

• 典型设备包括:

重要排除: 该标准不适用于:

• 用于治疗的光源(如光疗、眼科激光)。

• 内窥镜或显微镜中的照明系统。

• 一般环境的室内照明。

三、EN IEC 60601-2-41: 2021关键技术要求详解(与通用标准60601-1的主要区别和补充)

EN IEC 60601-2-41: 2021的核心在于管控由高强度光辐射和精密机械结构带来的独特风险。

1. 光辐射安全

这是该标准最核心的部分,直接关系到患者和医护人员的安全。

• 组织灼伤风险:

• 辐照度限值: 标准严格限制了在指定距离处,照射到患者皮肤表面的最大光能量,以防止热灼伤。这是通过测量辐照度 来控制的。

• 温度测量: 在特定测试条件下,设备照射热测试体表面的温升不得超过标准规定的限值。

• 视网膜蓝光危害和眩光: 对于可能直接或间接进入人眼的光线,标准要求评估其光生物安全性,特别是蓝光危害,并采取措施减少对手术团队造成的眩光。

2. 照明性能要求

对于手术和诊断而言,光的质量本身就是安全与有效性的关键组成部分。

• 照度: 必须提供足够的光照强度。例如,大型手术无影灯的中心照度通常要求达到 40,000 lux 以上,甚至高达 160,000 lux。

• 光斑尺寸: 必须定义并标示有效光照区域的直径。

• 无影度: 这是手术无影灯的关键性能。标准有专门的方法来量化灯的“无影”效果,确保它能有效地减少器械和医生手部产生的阴影。

• 色温和显色性:

• 色温: 要求光线颜色接近自然光(通常高于 4000K),以便准确分辨组织颜色。

• 显色指数: 要求有极高的显色性,以确保组织、血液的不同色调能被真实还原,这对于准确诊断和手术至关重要。

3. 机械安全

• 基本性能: 对于悬挂式手术灯,其基本性能通常定义为 “定位系统的机械完整性” 。机械失效导致灯头坠落会对患者和医护人员造成严重伤害。

• 强度和耐久性:

• 灯臂、关节和天花板固定装置必须能承受巨大的静载荷和动载荷。

• 需要进行严格的测试,如过载测试、耐久性测试(模拟数千次运动循环),以确保其长期使用的可靠性。

• 平衡与定位: 灯头应能在任何位置保持稳定,易于定位且不易漂移。

• 防污染: 设计应便于清洁和消毒,表面光滑无缝隙,防止微生物积聚。

4. 电气安全与其他

• 应急照明: 在主电源故障时,手术灯应能提供应急照明,以便完成关键的手术步骤或安全终止手术。应急照明的持续时间和照度有明确要求。

• 电磁兼容性: 必须确保照明设备不会干扰其他敏感的生命支持设备(如监护仪、呼吸机)。

四、EN IEC 60601-2-41: 2021与欧洲和中国的标准对应关系

• 欧洲: 对应的欧洲标准是 EN IEC 60601-2-41:2021。它是产品获得CE标志,进入欧盟市场的协调标准。

• 中国:

• 对应的通用安全标准是 GB 9706.1-2020。

• 对应的专用标准将会是 GB 9706.241(它将等同于IEC 60601-2-41:2021)。在中国市场销售和使用的外科手术灯及诊断照明设备,必须满足GB 9706系列标准的要求,并通过NMPA的注册审批。

五、EN IEC 60601-2-41: 2021总结

EN IEC 60601-2-41: 2021 是针对外科和诊断照明设备安全性与性能的综合性标准。 它远不止于电气安全,更侧重于:

1. 光辐射安全,通过严格的温升和辐照度限制,防止患者组织灼伤。

2. 光学性能,确保光照的强度、无影度、颜色真实性满足高精度手术和诊断的需求。

3. 极高的机械可靠性,确保沉重的灯头在频繁运动下不会坠落,保障手术室的安全。

4. 针对手术室环境的特殊要求,如应急照明、防污染设计和EMC。

对于制造商而言,满足此标准需要在光学、热力学、机械工程和电气控制方面进行复杂的设计和验证。
对于医院而言,采购符合此标准的手术灯是保障手术安全、提高手术质量的基本要求。定期的维护和校准也至关重要,以确保其光学和机械性能始终处于最佳状态。

---
