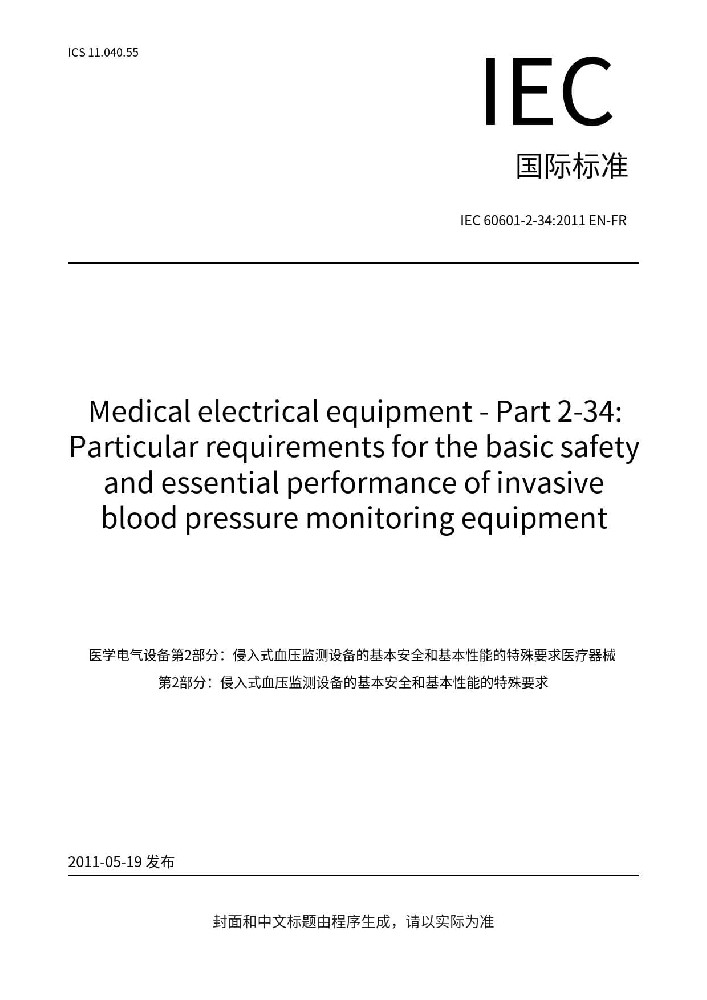

IEC 60601-2-34:2011医用电气设备第2-34部分：有创血压监护设备的基本安全和基本性能的专用要求

一、IEC 60601-2-34:2011标准基本信息

• 标准名称: 医用电气设备 - 第2-34部分:有创血压监护设备的基本安全和基本性能专用要求

• 标准号: IEC 60601-2-34:2011

• 发布机构: 国际电工委员会

• 发布日期: 2011年

• 实施状态: 现行有效(需注意是否有后续修订或新版)

• 标准性质: 国际标准

• 关系说明: 本标准是 IEC 60601-1《医用电气设备 第1部分:基本安全和基本性能的通用要求》的专用标准。任何有创血压监护设备的设计和检验都必须同时满足通用标准和本专用标准的要求。

二、IEC 60601-2-34:2011适用范围与关键内容

• 适用范围:

• 专用的有创血压监护仪。

• 病人监护仪中的有创血压监护功能模块。

• 用于测量中心静脉压、颅内压等体液压力的设备(其原理相同)。

• 本标准适用于通过直接侵入血管的传感器(如压力传感器) 来测量和监护血压的设备,即有创血压监护设备。

• 涵盖的设备包括:

• 不适用于无创血压监护设备。

• 关键内容概述:

• 本标准是一个综合性安全与性能标准,核心目标是确保设备在测量有创血压时,能够提供准确、可靠的生理数据,并防止对患者造成伤害,尤其是防止血液反向流动和感染。

• 它重点关注由设备测量不准确、校准错误或连接问题导致的临床误判风险,以及生物安全风险。

三、IEC 60601-2-34:2011配套与引用标准

• 上级与核心配套标准:

• IEC 60601-1 (GB 9706.1): 医用电气设备 第1部分:基本安全和基本性能的通用要求。这是必须遵守的根基。

• IEC 60601-1-2 (GB 9706.102): 医用电气设备 第1-2部分:基本安全和基本性能的通用要求 并列标准:电磁骚扰 要求和试验。

• 引用标准:

• 可能引用到与血压计准确性(如通过对比试验验证)、生物相容性(ISO 10993) 相关的标准。

四、IEC 60601-2-34:2011主要技术内容与要求

1. 压力测量准确性:

• 这是最核心的性能要求。设备必须在整个规定的压力测量范围内(如-30 mmHg 到 +300 mmHg 或更高),其读数与参考标准压力源的误差在允许范围内(例如±2 mmHg或±特定百分比)。

• 需要进行静态压力准确性测试和动态响应测试(如系统对阶跃压力变化的响应),以确保其能真实反映血压的快速波动。

2. 校准与归零功能:

• 设备必须提供方便且准确的归零功能,以消除传感器位置(通常与右心房水平)带来的静水压误差。此功能的可靠性和易用性至关重要。

• 设备应能提示用户进行定期校准或归零操作。

3. 压力释放与过压保护:

• 设备应能安全地释放过高的压力,例如在快速冲管时,防止压力瞬间过高损伤传感器或对血管造成冲击。

4. 电气与机械安全:

• 防反向流动: 设计上必须确保患者的血液绝不能反向流入设备的压力传感器或管路中。这是防止交叉感染和设备污染的关键要求。

• 连接器安全: 与患者血管内导管连接的接口必须是防误接的鲁尔锁接头,确保连接牢固,防止脱落导致大出血。

• 漏电流: 由于设备通过导电液体(生理盐水/血液)与患者心脏直接连接,对患者漏电流的要求极为严格,必须是CF型设备,提供最高级别的电击防护。

5. 报警系统:

• 信号丢失/导管堵塞报警

• 系统泄漏/连接断开报警

• 超限报警(血压过高/过低)

• 设备必须对关键故障设置报警,例如:

五、IEC 60601-2-34:2011重要性及应用

• 重要性:

• 直接关乎重症患者生命体征监测: 有创血压是ICU、手术室中监测危重病人血流动力学的“金标准”,其数据直接用于指导强心药、降压药的使用。微小的测量误差都可能导致错误的临床决策。

• 控制严重感染和生物风险: 防止血液回流是阻断血源性病原体传播和设备内部污染的基本要求。

• 防止严重机械性损伤: 牢固的连接设计和过压保护能防止导管脱落引发的大出血和压力冲击。

• 全球市场准入: 是产品在欧盟、美国、中国等全球主要市场上市必须符合的核心标准。

• 应用场景:

• 有创血压监护设备制造商的研发、设计与型式检验。

• 病人监护仪厂商对有创血压模块的专项测试。

• 第三方检测机构的产品注册检验和国际认证。

• 医疗机构临床工程师对设备的采购验收和定期性能检测(如压力准确性校准)。

六、IEC 60601-2-34:2011实施中的注意事项

1. 风险管理的核心地位: 制造商必须建立完整的风险管理过程,识别所有可预见的危害(如测量漂移、归零错误、连接器松动、电磁干扰导致读数异常等),并采取有效措施。

2. 基本性能的界定: 制造商需明确定义压力测量的准确性是设备的基本性能,因为其失效会导致误诊的不可接受风险。

3. 可用性工程: 设备归零、校准等关键操作的流程必须简单、明确,防止因操作复杂导致人为错误。

4. 与通用标准的结合: 必须将本专用标准的要求与IEC 60601-1通用标准及其所有适用的并列标准的要求整合起来,进行综合设计和测试。

七、IEC 60601-2-34:2011总结

IEC 60601-2-34:2011 是确保有创血压监护设备安全有效的权威国际标准。它通过规定严格的压力测量精度、可靠的归零功能、绝对安全的流体隔离设计以及牢固的机械连接,为重症监护中这一关键生命参数的真实、可靠监测构筑了技术防线。该标准的符合性不仅是产品合法上市的前提,更是保障危重患者生命安全、辅助医生做出精准临床决策的基石。对于生产、监管和使用该设备的各方而言,深入理解并贯彻本标准的要求至关重要。
