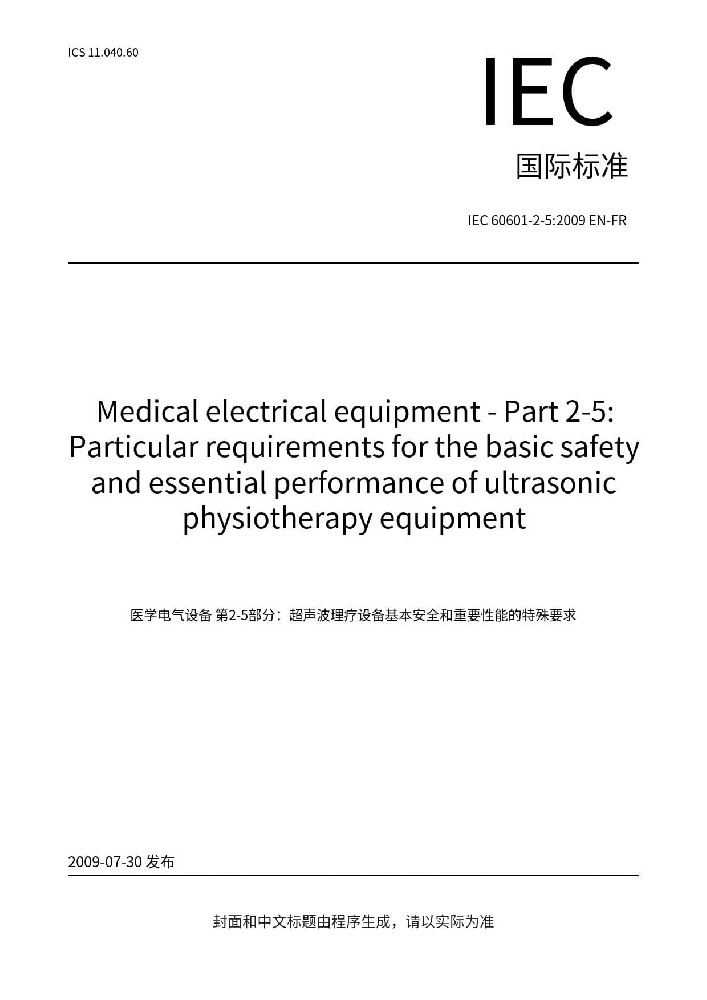

IEC 60601-2-5:2009医用电气设备第2-5 部分：超声理疗设备的基本安全和基本性能专用要求

一、IEC 60601-2-5:2009标准概述

• 标准全称: IEC 60601-2-5:2009 - Medical electrical equipment - Part 2-5: Particular requirements for the basic safety and essential performance of ultrasonic physiotherapy equipment

• 中文名称: 医用电气设备 - 第2-5部分:超声理疗设备的基本安全和基本性能专用要求

• 核心定位: 它是通用标准 IEC 60601-1(医用电气设备的基本安全和基本性能通用要求)的 “专用标准”。

核心关系:
IEC 60601-1 (通用要求) + IEC 60601-2-5 (专用要求) = 超声理疗设备的完整安全标准

这意味着,要完全符合要求,设备必须同时满足通用标准和此专用标准的规定。当专用标准的要求与通用标准不一致时,以专用标准(即IEC 60601-2-5)的要求为准。

二、IEC 60601-2-5:2009标准的目的和适用范围

• 目的: 确保超声理疗设备在正常使用和单一故障状态下,对患者、操作者及周围环境都是安全的。它重点关注由超声波能量本身可能带来的独特风险。

• 适用范围: 适用于频率在0.5 MHz至5 MHz范围内,用于通过超声波产生热效应或非热效应(如机械效应)进行理疗的设备。这通常包括我们在医院康复科、理疗诊所常见的台式超声治疗仪。

三、IEC 60601-2-5:2009关键技术要求详解(与通用标准60601-1的主要区别和补充)

IEC 60601-2-5 的核心在于对超声波输出性能的精确控制和测量,主要围绕以下几个方面:

1. 输出特性的测量和限制

这是该标准最核心的部分,因为它直接关系到治疗的有效性和安全性。

• 有效辐射面积: 定义了治疗头发出超声波的有效区域,这是计算其他参数的基础。

• 声功率: 设备输出的总声功率。标准要求制造商必须明确标示额定输出功率。

• 波束不均匀系数: 这是衡量超声波能量在声场中分布均匀程度的指标。如果能量分布不均,可能导致局部热点,造成组织损伤。标准对此有严格的限制,以确保能量分布尽可能均匀。

• 有效声强: 分为空间平均时间平均声强 和空间峰值时间平均声强。标准要求设备必须明确标示这些声强值,以便操作者能准确设定治疗剂量。

2. 对设备设计和标记的要求

• 治疗头的温度: 标准限制了治疗头表面以及与患者接触部分的温度,防止烫伤。

• 输出控制:

• 设备必须具有清晰、准确的输出控制装置(如功率调节旋钮/按键)。

• 必须配备计时器,并在治疗时间结束时能自动切断超声波输出,防止过量照射。

• 如果设备有“脉冲模式”(非连续输出),其占空比(脉冲导通时间与总周期的比值)必须被准确控制和显示。

• 标记和指示:

• 治疗头上必须清晰、永久地标示其额定频率和有效辐射面积。

• 设备控制面板上必须明确显示当前设定的输出模式(连续/脉冲)、输出功率/声强、治疗时间等。

• 患者接触: 确保治疗头与患者皮肤之间有合适的声耦合剂(如超声凝胶),以避免空气间隙导致的高反射和能量损失,并防止治疗头过热。

3. 基本性能和故障防护

• 基本性能: 对于超声理疗设备,其基本性能通常定义为 “输出的声功率和声强的准确性” 。如果输出值超出制造商声称的允差范围,即被视为丧失了基本性能,这可能对患者造成风险(无效治疗或过度治疗)。

• 风险防护: 标准要求设备在发生单一故障时(如计时器失灵、控制电路故障),应有相应的保护措施,例如:

• 输出不应超过最大设定值。

• 应有安全电路在检测到异常时切断输出。

四、IEC 60601-2-5:2009与中国的标准对应关系

在中国,医用电气设备需要符合国家强制性标准。

• GB 9706.1-2020: 等同于IEC 60601-1:2012,是医用电气设备的通用安全标准,已强制实施。

• GB 9706.205-2020: 专用标准,等同于 IEC 60601-2-5:2009。其全称为《医用电气设备 第2-5部分:超声理疗设备的基本安全和基本性能专用要求》。

因此,在中国市场销售和使用的超声理疗设备,必须满足GB 9706.1-2020和GB 9706.205-2020的要求。

五、IEC 60601-2-5:2009总结

IEC 60601-2-5:2009(以及对应的GB 9706.205-2020)是确保超声理疗设备安全有效的基石。 它通过一系列精确的物理量定义、测量方法和安全规定,重点管控了超声波输出能量的准确性、均匀性和可控性,从而最大限度地降低了治疗过程中可能出现的风险,如烫伤、组织损伤或治疗无效。

对于制造商、检测机构和医疗机构来说,理解和遵守这个标准是至关重要的。
